آشنایی با مفاهیم مهندسی سیستمهای HVAC در صنایع بزرگ ؛ از طراحی تا کاهش هزینههای انرژی
مقدمه
در صنایع نفت، گاز و پتروشیمی، فولاد، مس و .. عملکرد پایدار تجهیزات و فرآیندها به مجموعهای از زیرساختهای فنی وابسته است که برخی از آنها کمتر از تجهیزات اصلی فرآیندی مورد توجه قرار میگیرند. سیستمهای HVAC یکی از همین زیرساختها هستند. اگرچه در نگاه اول ممکن است HVAC تنها بهعنوان یک سیستم تهویه مطبوع شناخته شود، اما در واقع نقش آن در صنایع فرآیندی بسیار فراتر از ایجاد آسایش حرارتی است.
در یک مجتمع صنعتی، اتاقهای کنترل، مراکز داده، تابلوهای برق، تجهیزات ابزار دقیق و بسیاری از فضاهای حساس عملیاتی برای ادامه فعالیت خود به شرایط محیطی کنترلشده وابسته هستند. افزایش دما، رطوبت نامناسب یا کیفیت پایین هوا میتواند مستقیماً بر عملکرد تجهیزات اثر بگذارد و موجب افزایش نرخ خرابی، کاهش عمر مفید تجهیزات و حتی توقف تولید شود.
در سالهای اخیر، رشد هزینههای انرژی نیز اهمیت سیستمهای HVAC را دوچندان کرده است. بررسیهای بینالمللی نشان میدهد که در بسیاری از تأسیسات صنعتی، سیستمهای تهویه مطبوع سهم قابل توجهی از مصرف انرژی را به خود اختصاص میدهند. از این رو هر تصمیمی که در مرحله طراحی، انتخاب تجهیزات یا بهرهبرداری از HVAC گرفته میشود، میتواند تأثیر مستقیمی بر هزینههای عملیاتی یک پروژه داشته باشد.
به همین دلیل امروزه طراحی HVAC در صنایع نفت، گاز و پتروشیمی صرفاً یک فعالیت تأسیساتی محسوب نمیشود، بلکه بخشی از استراتژی بهرهوری انرژی، مدیریت دارایی و افزایش قابلیت اطمینان تجهیزات به شمار میرود.
HVAC صنعتی؛ فراتر از تهویه مطبوع متداول
در ساختمانهای اداری و مسکونی، هدف اصلی سیستم HVAC ایجاد آسایش حرارتی برای ساکنان است. اما در محیطهای صنعتی، موضوع بسیار پیچیدهتر میشود. در اینجا سیستم HVAC باید علاوه بر کنترل دما و رطوبت، وظایف دیگری را نیز بر عهده بگیرد :
- حفاظت از تجهیزات حساس الکتریکی
- کنترل کیفیت هوا
- جلوگیری از ورود آلایندهها
- ایجاد فشار مثبت یا منفی در فضاهای خاص
- کنترل گازهای خطرناک
- افزایش قابلیت اطمینان فرآیند
برای مثال در بسیاری از اتاقهای کنترل پالایشگاهها، فشار داخلی ساختمان عمداً اندکی بیشتر از فشار محیط طراحی میشود. هدف از این کار جلوگیری از ورود بخارات هیدروکربنی و آلایندههای فرآیندی به داخل ساختمان است. چنین الزاماتی در ساختمانهای معمولی تقریباً وجود ندارد، اما در صنایع نفت و گاز اهمیت حیاتی دارند.
همین تفاوتها باعث میشود طراحی HVAC صنعتی نیازمند دانش تخصصیتر، استانداردهای سختگیرانهتر و رویکردی کاملاً مهندسی باشد.
نقش HVAC در افزایش قابلیت اطمینان تجهیزات
در صنایع فرآیندی، توقف تولید یکی از پرهزینهترین اتفاقاتی است که میتواند رخ دهد. به همین دلیل مفهومی به نام Reliability یا قابلیت اطمینان اهمیت بسیار زیادی دارد. بسیاری از مدیران صنعتی تصور میکنند قابلیت اطمینان تنها به کیفیت تجهیزات وابسته است، در حالی که شرایط محیطی نیز نقش بسیار مهمی در این موضوع ایفا میکند.
تقریباً تمام تجهیزات الکترونیکی دارای محدوده دمایی مشخصی برای عملکرد هستند. افزایش مداوم دما میتواند موجب افزایش نرخ خرابی قطعات الکترونیکی شود. تابلوهای برق، تجهیزات PLC، سیستمهای DCS، سرورها و مراکز داده صنعتی همگی به شرایط محیطی کنترلشده نیاز دارند.
در بسیاری از پروژهها مشاهده شده است که مشکلات مکرر تجهیزات الکترونیکی نه به دلیل نقص طراحی خود تجهیزات، بلکه به علت عملکرد نامناسب سیستم HVAC ایجاد شدهاند. به همین دلیل امروزه بسیاری از کارفرمایان بزرگ، طراحی HVAC را بخشی از استراتژی مدیریت ریسک پروژه تلقی میکنند.
استانداردها؛ زبان مشترک طراحی HVAC
یکی از ویژگیهای پروژههای بزرگ نفت، گاز و پتروشیمی، وابستگی شدید آنها به استانداردهای بینالمللی است. در چنین پروژههایی تصمیمات مهندسی نباید صرفاً بر پایه تجربه یا سلیقه افراد اتخاذ شوند، بلکه باید با الزامات استانداردهای معتبر همخوانی داشته باشند.
مهمترین مرجع طراحی سیستمهای HVAC در جهان، استانداردها و راهنماهای ASHRAE هستند. این مجموعه تقریباً تمام موضوعات مرتبط با تهویه مطبوع از جمله بار سرمایشی، کیفیت هوا، طراحی کانالها، راندمان انرژی و انتخاب تجهیزات را پوشش میدهد.
در صنایع نفت و گاز، استانداردهای API نیز نقش مهمی ایفا میکنند. این استانداردها بهویژه در طراحی ساختمانهای فرآیندی، مراکز کنترل و مناطق دارای ریسک انفجار مورد استفاده قرار میگیرند. علاوه بر این، الزامات NFPA نیز در طراحی سیستمهای مرتبط با ایمنی و کنترل دود اهمیت فراوانی دارند.
تجربه پروژههای صنعتی نشان داده است که رعایت استانداردها تنها یک الزام قراردادی نیست، بلکه ابزاری برای کاهش ریسکهای فنی و افزایش قابلیت اطمینان پروژه است.
تأثیر شرایط اقلیمی بر طراحی HVAC
یکی از مهمترین پارامترهای طراحی HVAC، شرایط اقلیمی محل پروژه است. در ایران، بخش قابل توجهی از صنایع نفت، گاز و پتروشیمی در مناطق جنوبی کشور واقع شدهاند؛ مناطقی که با دمای بالا، رطوبت زیاد و شرایط خورنده شناخته میشوند.
در شهرهایی مانند عسلویه، بندرعباس و ماهشهر، طراح HVAC باید علاوه بر بار حرارتی بالا، اثرات رطوبت و خوردگی را نیز در نظر بگیرد. در چنین شرایطی انتخاب تجهیزات صرفاً بر اساس ظرفیت سرمایشی کافی نیست. مقاومت تجهیزات در برابر خوردگی، توانایی کنترل رطوبت و قابلیت کارکرد در شرایط سخت محیطی نیز اهمیت زیادی پیدا میکنند.
یکی از اشتباهات رایج در برخی پروژهها، استفاده از راهکارهایی است که برای مناطق معتدل مناسب هستند اما در اقلیم جنوب کشور عملکرد مطلوبی ندارند. نتیجه چنین تصمیماتی معمولاً افزایش هزینههای نگهداری و کاهش عمر تجهیزات است.
تحلیل بار سرمایشی؛ نقطه شروع هر طراحی موفق
هیچ سیستم HVAC موفقی بدون محاسبه دقیق بار سرمایشی طراحی نمیشود. تمام تجهیزات اصلی پروژه از جمله چیلرها، هواسازها، فنها و پمپها بر اساس نتایج این محاسبات انتخاب میشوند.
بار سرمایشی یک ساختمان صنعتی از منابع مختلفی تشکیل میشود:
- انتقال حرارت از دیوارها و سقف
- تابش خورشید (SHG)
- تجهیزات الکتریکی
- حضور کارکنان
- هوای تازه مورد نیاز تهویه
- فرآیندهای صنعتی
یکی از تفاوتهای مهم پروژههای صنعتی با ساختمانهای معمولی، سهم بالای بار تجهیزات است. در اتاقهای کنترل مدرن، بخش قابل توجهی از بار سرمایشی از تجهیزات الکترونیکی ناشی میشود و نه از حضور افراد.
علاوه بر این، طراح باید بار محسوس و بار نهان را بهصورت جداگانه بررسی کند. بار محسوس موجب تغییر دما میشود، در حالی که بار نهان به کنترل رطوبت مرتبط است. در مناطق مرطوب جنوب کشور، بار نهان میتواند سهم بسیار بزرگی از بار کل را تشکیل دهد و نادیده گرفتن آن یکی از دلایل اصلی عملکرد نامناسب بسیاری از سیستمهای HVAC است.
بزرگترین اشتباه در پروژههای HVAC؛ Oversizing تجهیزات
یکی از رایجترین اشتباهات طراحی در پروژههای صنعتی، انتخاب تجهیزات با ظرفیت بیش از نیاز واقعی است. این تصمیم معمولاً با هدف کاهش ریسک انجام میشود، اما در عمل میتواند نتیجه معکوس داشته باشد.
بسیاری از افراد تصور میکنند هرچه ظرفیت تجهیزات بیشتر باشد، عملکرد سیستم بهتر خواهد بود. در حالی که تجهیزات HVAC برای کار در محدوده مشخصی از بار طراحی شدهاند و زمانی که بخش عمده زمان خود را در بارهای جزئی سپری میکنند، راندمان آنها کاهش پیدا میکند.
Oversizing میتواند منجر بهموارد زیر شود:
- افزایش هزینه سرمایهگذاری
- افزایش مصرف انرژی
- افزایش استهلاک تجهیزات
- کاهش راندمان بهرهبرداری
به همین دلیل امروزه استفاده از تحلیلهای دقیق بار، شبیهسازیهای پیشرفته و بررسی پروفایل واقعی مصرف انرژی به بخشی ضروری از فرآیند طراحی تبدیل شده است.
انتخاب تجهیزات؛ تصمیمی که هزینههای ۲۰ سال آینده پروژه را تعیین میکند
پس از تکمیل محاسبات بار سرمایشی، مهمترین مرحله پروژه آغاز میشود؛ انتخاب تجهیزاتی که قرار است سالها در شرایط سخت صنعتی کار کنند. در بسیاری از پروژهها، این مرحله صرفاً به مقایسه قیمت فروشندگان محدود میشود، در حالی که تصمیمات این بخش میتوانند میلیونها دلار اختلاف در هزینههای چرخه عمر پروژه ایجاد کنند.
واقعیت این است که در پروژههای صنعتی، قیمت خرید تجهیزات HVACتنها بخش کوچکی از هزینه واقعی پروژه را تشکیل میدهد. بخش عمده هزینهها در طول سالهای بهرهبرداری و در قالب مصرف انرژی، تعمیرات، قطعات یدکی و توقف تولید ظاهر میشوند.
به همین دلیل مهندسان باتجربه معمولاً به جای نگاه کردن به قیمت اولیه تجهیزات، از مفهوم Life Cycle Cost (LCC) استفاده میکنند. در این رویکرد، تمام هزینههای یک تجهیز از زمان خرید تا پایان عمر مفید آن مورد ارزیابی قرار میگیرد.
تجربه نشان داده است تجهیزی که در ابتدا گرانتر به نظر میرسد، در بسیاری از موارد طی چند سال بهرهبرداری به گزینه اقتصادیتر تبدیل میشود.
چیلر؛ قلب تولید سرمایش در سیستم HVAC
در اغلب پروژههای صنعتی، چیلر بزرگترین مصرفکننده انرژی در سیستم HVAC محسوب میشود. به همین دلیل انتخاب صحیح آن اهمیت فوقالعادهای دارد. یکی از مهمترین شاخصهای ارزیابی عملکرد چیلر، ضریب عملکرد یا COP است.

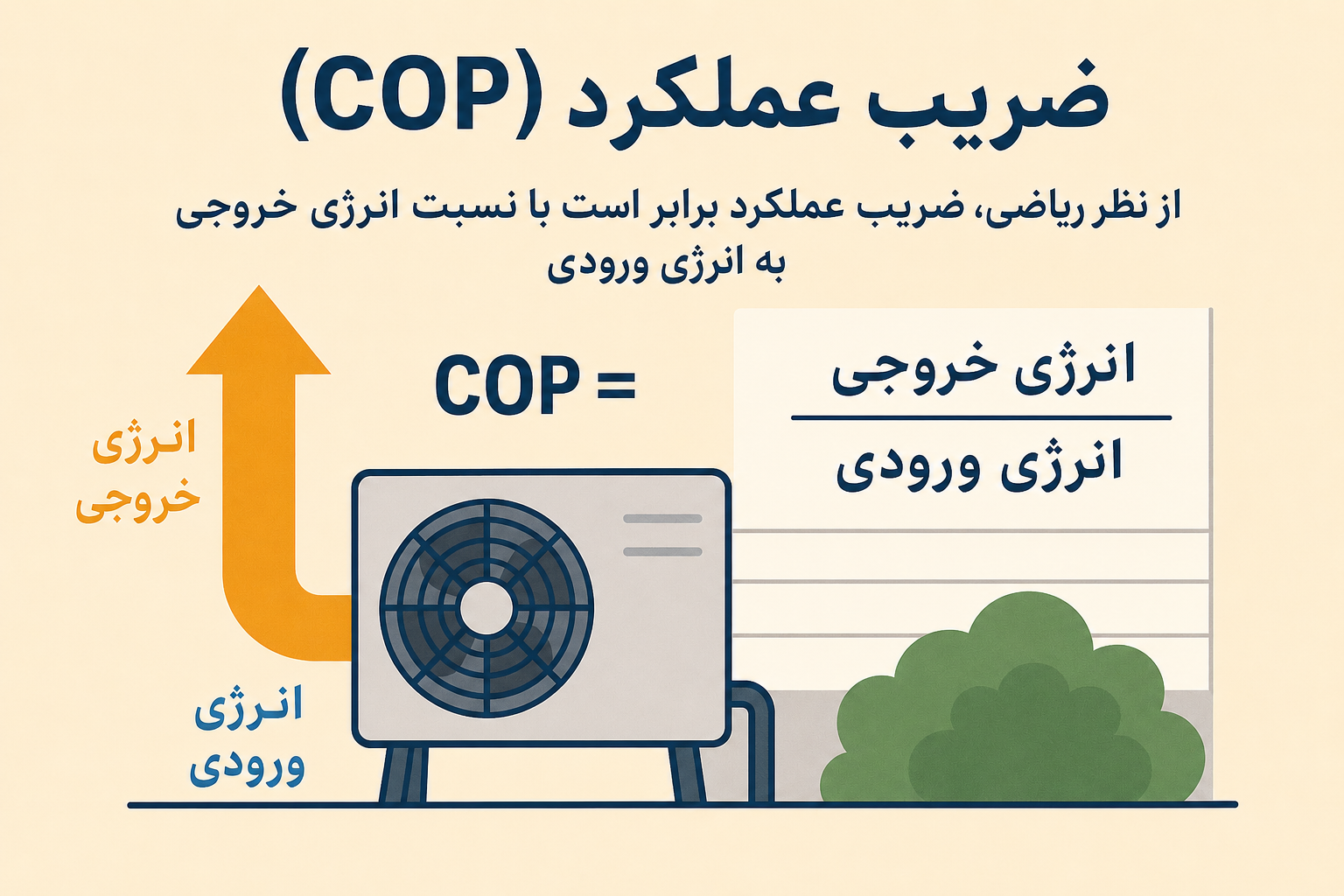

این رابطه نشان میدهد که یک چیلر با چه میزان انرژی مصرفی قادر به تولید چه مقدار سرمایش است. به زبان سادهتر، هرچه مقدار COP بزرگتر باشد، چیلر انرژی کمتری مصرف میکند و راندمان بالاتری دارد. اما در پروژههای صنعتی، راندمان تنها معیار تصمیمگیری نیست. قابلیت اطمینان، دسترسی به قطعات یدکی، سهولت تعمیرات و سازگاری با شرایط محیطی نیز نقش مهمی در انتخاب تجهیزات دارند.

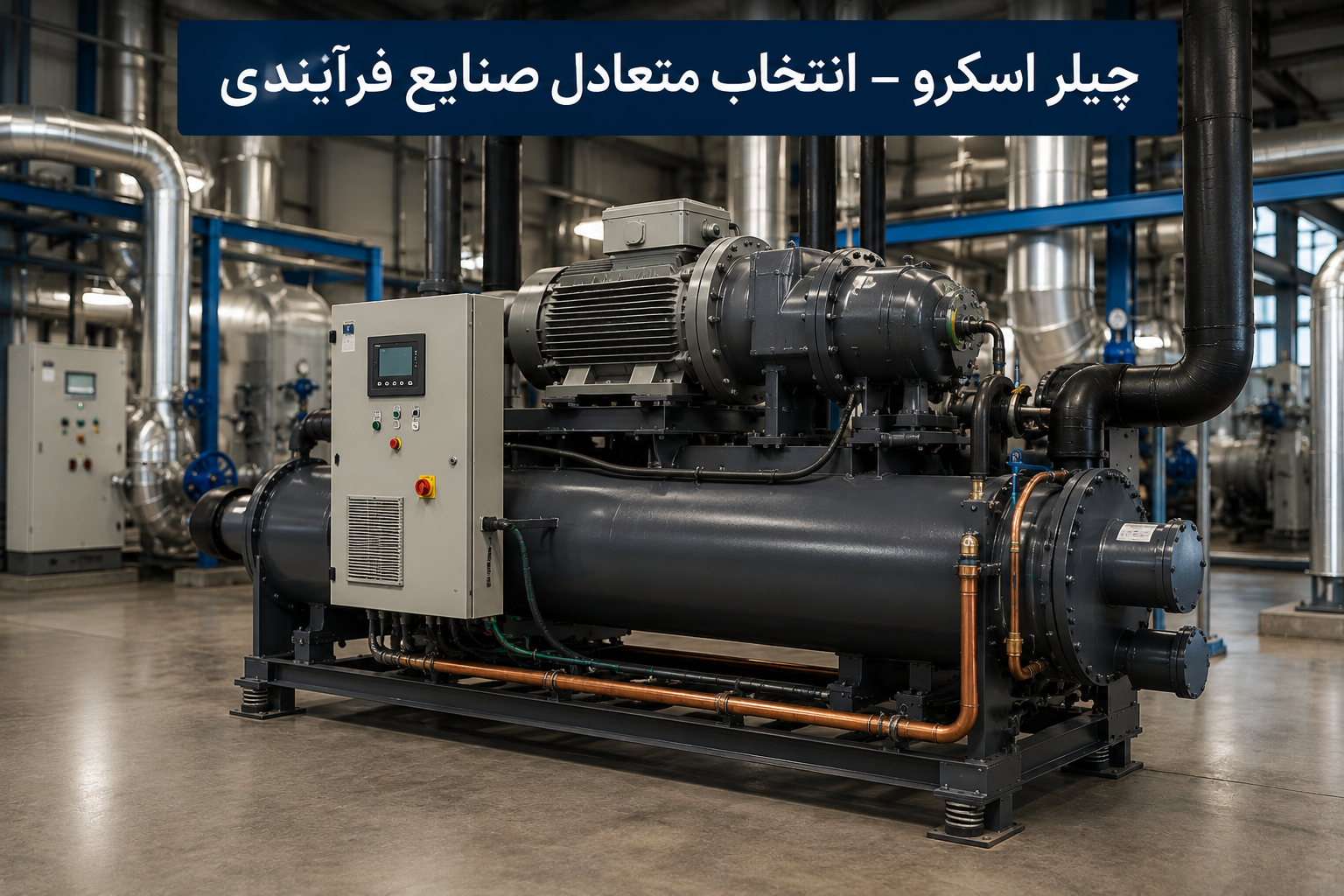

چیلرهای اسکرو؛ انتخاب متعادل صنایع فرآیندی
در بسیاری از صنایع تولیدی، چیلرهای اسکرو به دلیل تعادل مناسب میان راندمان، قابلیت اطمینان و هزینه سرمایهگذاری مورد استفاده قرار میگیرند.
این تجهیزات در بارهای متغیر عملکرد قابل قبولی دارند و نسبت به بسیاری از گزینههای دیگر، حساسیت کمتری نسبت به تغییرات بار نشان میدهند. از طرف دیگر، ساختار مکانیکی سادهتر آنها باعث میشود عملیات نگهداری و تعمیرات با سهولت بیشتری انجام شود.
به همین دلیل در بسیاری از پروژههای صنعتی، چیلر اسکرو به عنوان نقطه تعادل میان هزینه و عملکرد شناخته میشود.

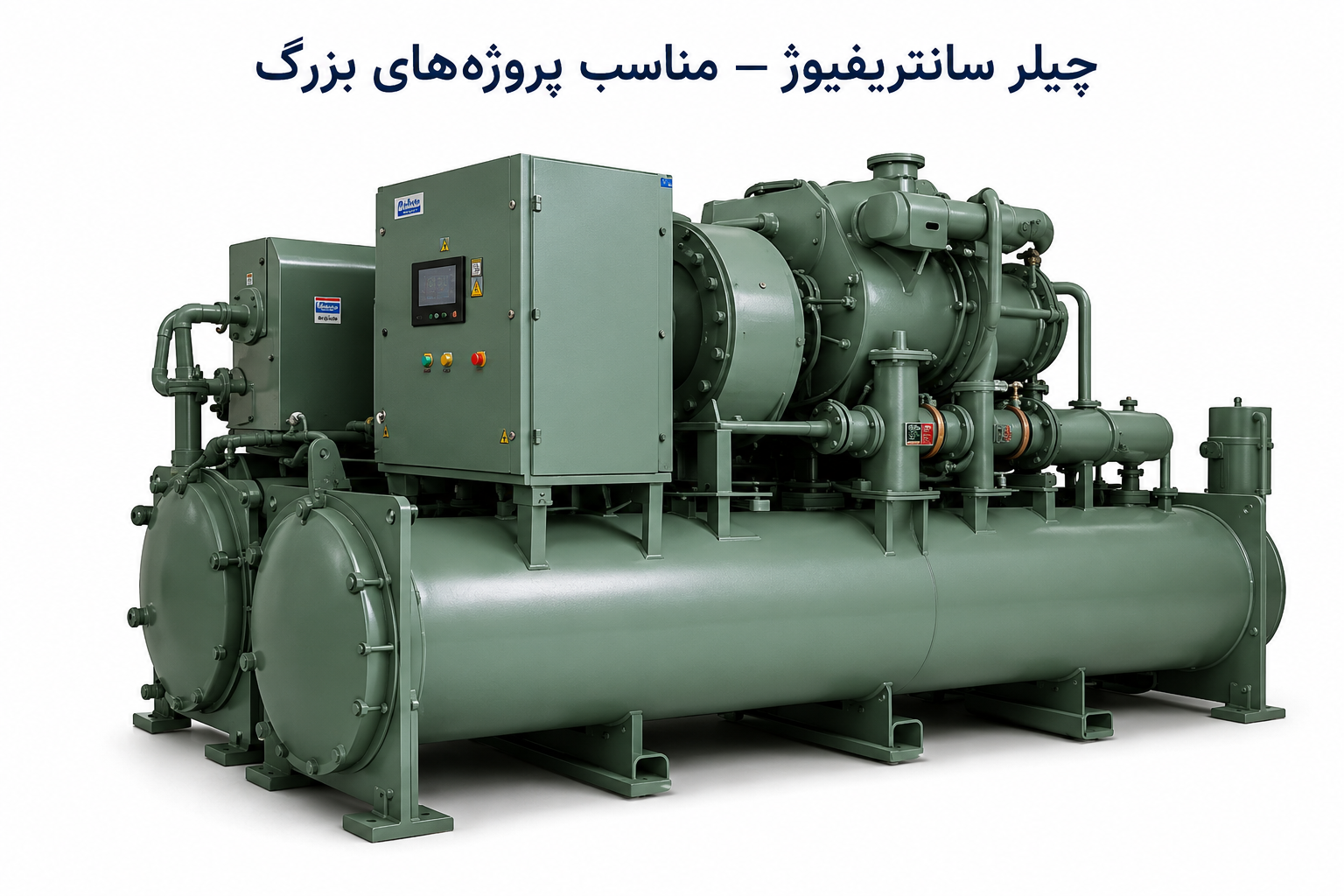

چیلرهای سانتریفیوژ؛ زمانی که ظرفیت اهمیت دارد
در پروژههای بزرگ که ظرفیت سرمایشی مورد نیاز بسیار زیاد است، چیلرهای سانتریفیوژ معمولاً بهترین راندمان را ارائه میدهند.
این تجهیزات میتوانند
هزاران تن تبرید ظرفیت تولید کنند و در صورت بهرهبرداری صحیح، هزینه انرژی را به
شکل قابل توجهی کاهش دهند. با
این حال استفاده از آنها نیازمند تحلیل دقیق پروفایل بار است. در برخی پروژهها مشاهده شده است که چیلرهای
سانتریفیوژ به دلیل کارکرد طولانی در بارهای پایین، هرگز به راندمان طراحیشده دست
پیدا نکردهاند. این موضوع بار دیگر اهمیت محاسبه دقیق بار و انتخاب صحیح تجهیزات
را نشان میدهد.
چیلر جذبی؛ تبدیل انرژی تلفشده به سرمایش
در بسیاری از واحدهای فرآیندی، مقادیر قابل توجهی انرژی حرارتی به محیط دفع میشود. بخار کمفشار، آب داغ فرآیندی یا گازهای خروجی از جمله منابعی هستند که میتوانند برای تولید سرمایش مورد استفاده قرار گیرند.

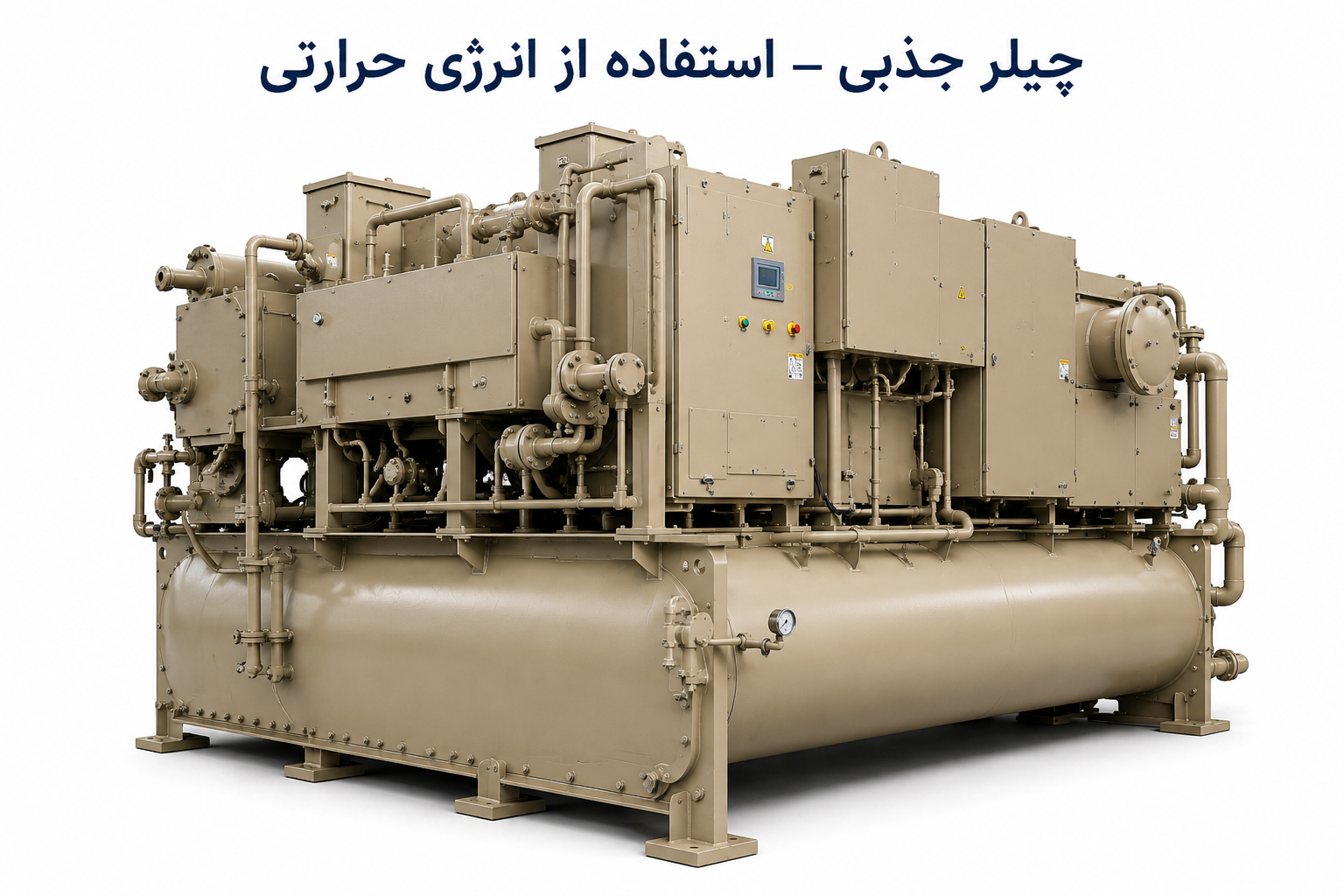

چیلرهای جذبی دقیقاً برای بهرهبرداری از چنین منابعی توسعه یافتهاند. اگرچه سرمایهگذاری اولیه این تجهیزات معمولاً بیشتر از چیلرهای تراکمی است، اما در پروژههایی که منبع حرارتی ارزان یا رایگان در دسترس باشد، میتوانند از نظر اقتصادی بسیار جذاب باشند.
هواساز؛ حلقه اتصال میان تجهیزات و محیط

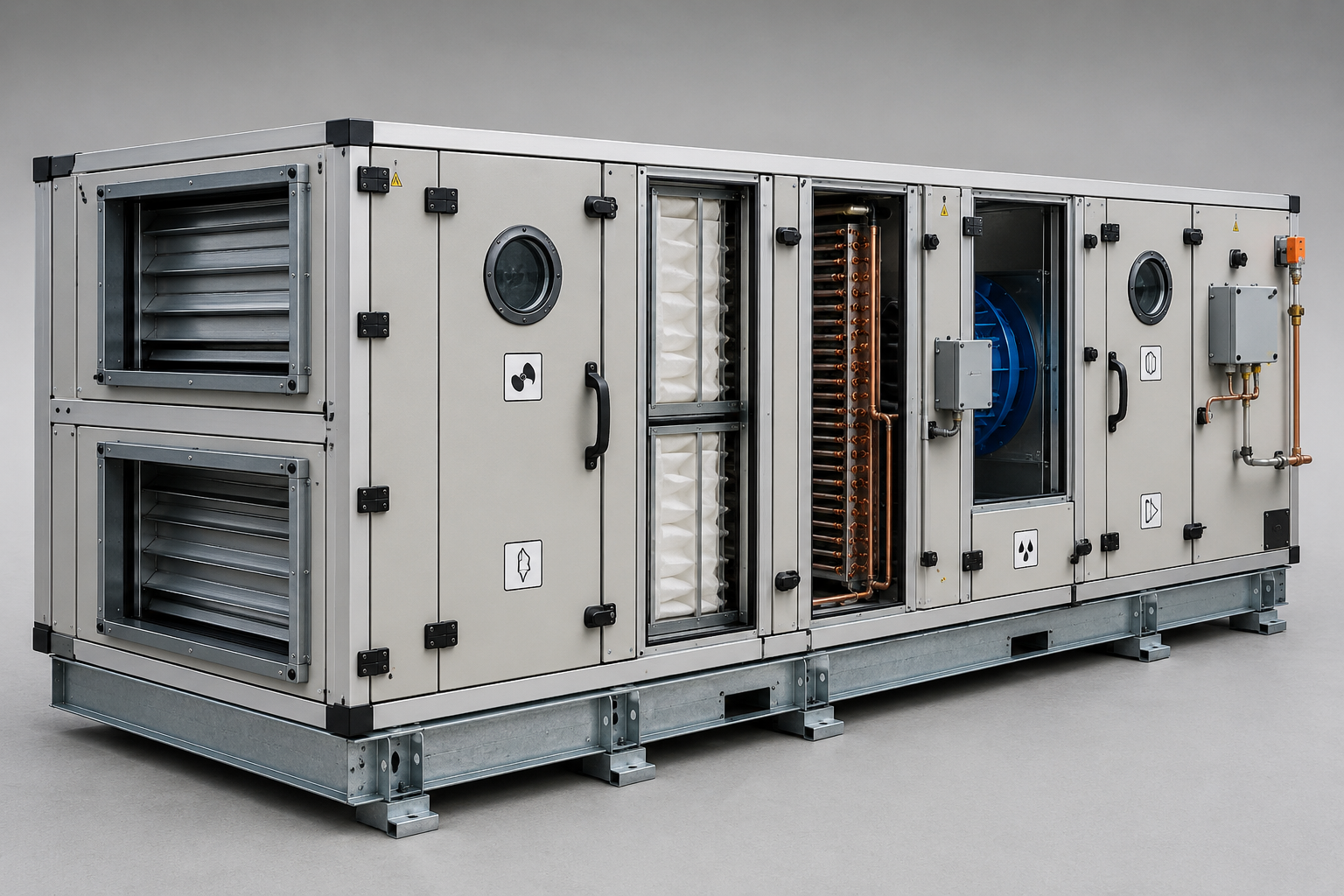

اگر چیلر وظیفه تولید سرما را بر عهده داشته باشد، هواساز یا AHU مسئول انتقال این سرمایش به فضای مورد نظر است.عملکرد واقعی سیستم HVAC تا حد زیادی به کیفیت طراحی هواساز وابسته است. در بسیاری از پروژهها مشاهده شده است که با وجود استفاده از چیلرهای پیشرفته، عملکرد نهایی سیستم به دلیل طراحی ضعیف AHU رضایتبخش نبوده است.
هواساز باید بتواند :
- هوا را تصفیه کند
- دما را کنترل کند
- رطوبت را مدیریت کند
- هوا را بهطور یکنواخت توزیع نماید
در صنایع ، این وظایف
اهمیت بیشتری پیدا میکنند؛ زیرا کیفیت هوا میتواند مستقیماً بر عملکرد تجهیزات و
نیروی انسانی اثر بگذارد.
کیفیت هوا؛ پارامتری که اغلب دست کم گرفته میشود
بسیاری از پروژههای HVAC صرفاً بر کنترل دما تمرکز میکنند. در حالی که کیفیت هوا نیز به همان اندازه اهمیت دارد.
در یک اتاق کنترل صنعتی، کیفیت نامناسب هوا میتواند موجب :
- کاهش تمرکز اپراتورها
- افزایش خستگی
- ورود آلایندهها به تجهیزات
- افزایش نرخ خرابی سیستمهای حساس
شود.
به همین دلیل استفاده از سیستمهای فیلتراسیون چندمرحلهای در بسیاری از پروژههای صنعتی به یک الزام تبدیل شده است.
افت فشار؛ هزینهای که در نقشه دیده نمیشود
یکی از مهمترین عوامل مصرف انرژی در سیستمهای HVAC، افت فشار است.
هرچه افت فشار بیشتر باشد، فنها باید توان بیشتری مصرف کنند تا هوا را در سیستم به جریان درآورند.

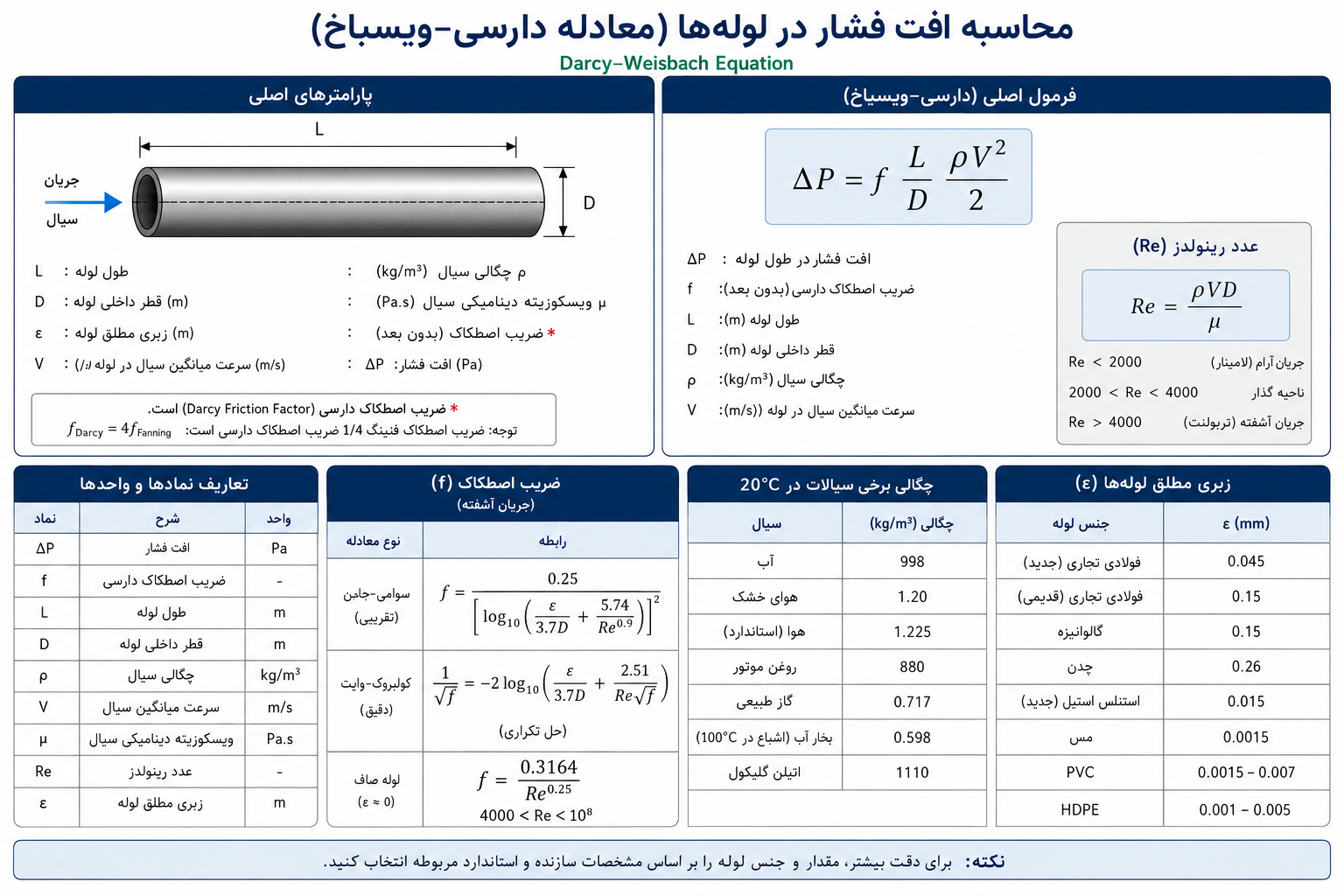

رابطه کلاسیک افت فشار به صورت زیر بیان میشود :
بر اساس این رابطه، افت فشار به عواملی مانند :
- طول مسیر
- سرعت جریان
- زبری سطوح
- قطر کانال
وابسته است.
در ظاهر ممکن است چند زانویی اضافی یا چند متر افزایش طول کانال اهمیت زیادی نداشته باشد، اما در پروژهای که قرار است دهها سال بهرهبرداری شود، همین جزئیات میتوانند هزینه انرژی قابل توجهی ایجاد کنند.

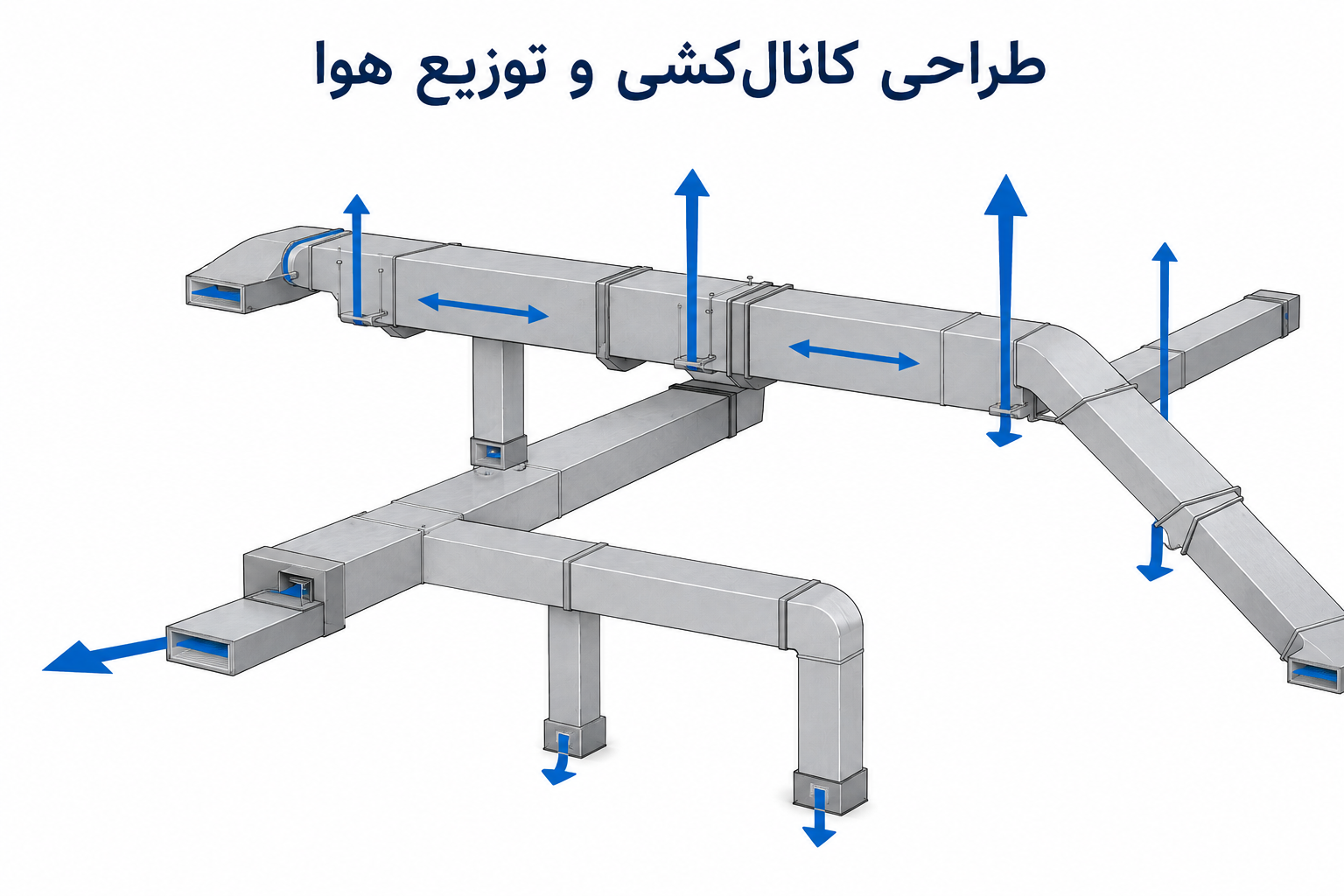

طراحی کانال؛ جایی که مهندسی واقعی آغاز میشود
یکی از اشتباهات رایج در پروژههای صنعتی این است که طراحی کانالها به مرحله اجرا وکول میشود. در چنین شرایطی معمولاً محدودیتهای اجرایی باعث ایجاد مسیرهای طولانیتر و پیچیدهتر میشوند.
نتیجه این تصمیم:
- افزایش افت فشار
- افزایش مصرف انرژی
- افزایش صدای سیستم
- کاهش راندمان
خواهد بود.
به همین دلیل در پروژههای حرفهای، طراحی کانالکشی از همان مراحل اولیه پروژه انجام میشود و با سایر دیسیپلینهای مهندسی هماهنگ میگردد.
چرا VFD یکی از بهترین سرمایهگذاریهای انرژی است؟
در بسیاری از پروژهها، فنها و پمپها همواره با دور ثابت کار میکنند. اما بار واقعی سیستم در طول شبانهروز تغییر میکند. در چنین شرایطی استفاده از درایو دور متغیر یا VFD میتواند صرفهجویی قابل توجهی ایجاد کند. مبنای این موضوع قانون سوم فنها است.

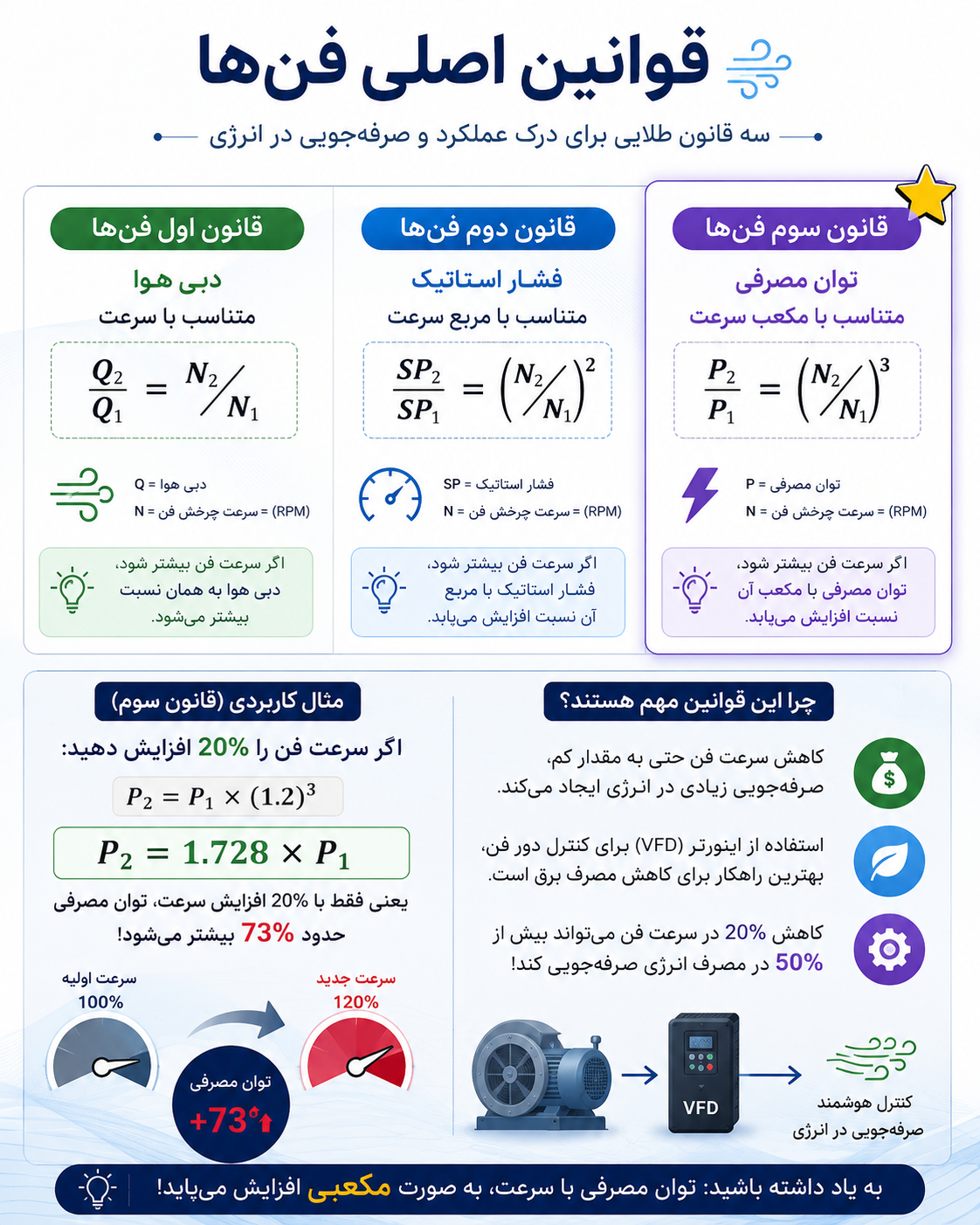

این رابطه نشان میدهد که توان مصرفی فن با توان سوم سرعت دوران متناسب است. به همین دلیل حتی کاهش جزئی سرعت میتواند اثر بزرگی بر مصرف انرژی داشته باشد. به همین علت در بسیاری از پروژههای صنعتی، VFD یکی از سریعترین دورههای بازگشت سرمایه را دارد.
HVAC در مناطق ساحلی؛ چالش خوردگی

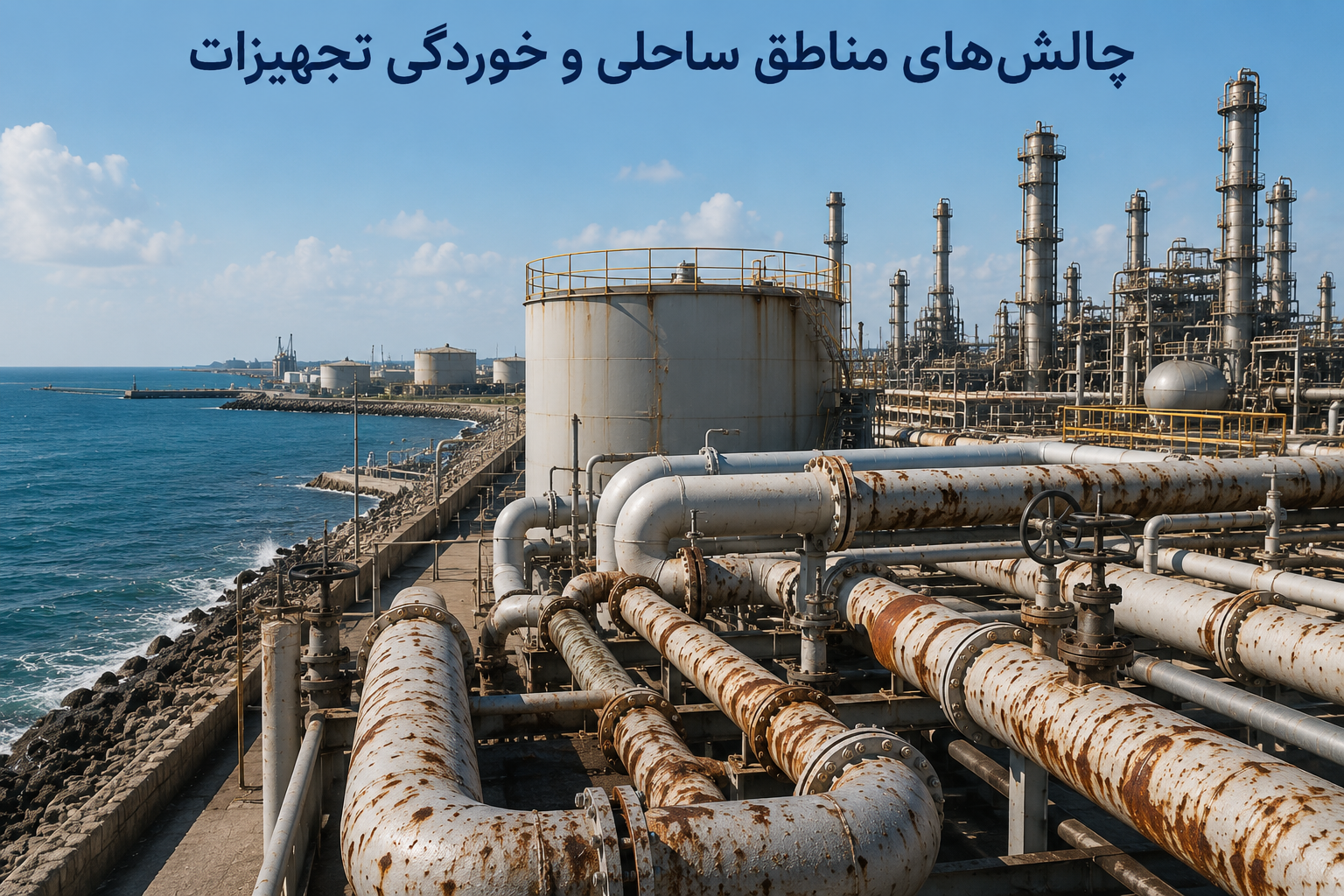

یکی از موضوعاتی که در بسیاری از منابع عمومی HVAC کمتر مورد توجه قرار میگیرد، تأثیر محیطهای خورنده است.
در مناطق جنوبی ایران، وجود رطوبت بالا و ذرات نمک موجود در هوا میتواند به سرعت موجب خوردگی تجهیزات شود.
کویلهای سرمایشی، فنها، بدنه هواسازها و برجهای خنککننده همگی در معرض این تهدید قرار دارند.
به همین دلیل در پروژههای جنوب کشور معمولاً از:
- کویلهای اپوکسی
- پوششهای ضدخوردگی
- استنلس استیل
- آلیاژهای مقاوم در برابر خوردگی
استفاده میشود.
هزینه اولیه این تجهیزات بیشتر است، اما در مقایسه با هزینه تعمیرات و تعویض تجهیزات، کاملاً توجیهپذیر محسوب میشود.
CFD؛ زمانی که مهندسی از تجربه فراتر میرود
یکی از بزرگترین چالشهای طراحی سیستمهای HVAC این است که رفتار واقعی هوا قابل مشاهده نیست. مهندس میتواند تجهیزات را ببیند، مسیر کانالها را طراحی کند و ظرفیت چیلر را محاسبه نماید، اما نمیتواند با چشم خود نحوه توزیع هوا، شکلگیری گردابهها، نقاط داغ یا مسیرهای نامناسب جریان را مشاهده کند.
در گذشته بسیاری از تصمیمات طراحی بر اساس تجربه انجام میشد. اگرچه تجربه همچنان ارزشمند است، اما پیچیدگی پروژههای مدرن باعث شده است که تکیه صرف بر تجربه دیگر کافی نباشد. اینجاست که CFD یا Computational Fluid Dynamics وارد میدان میشود.

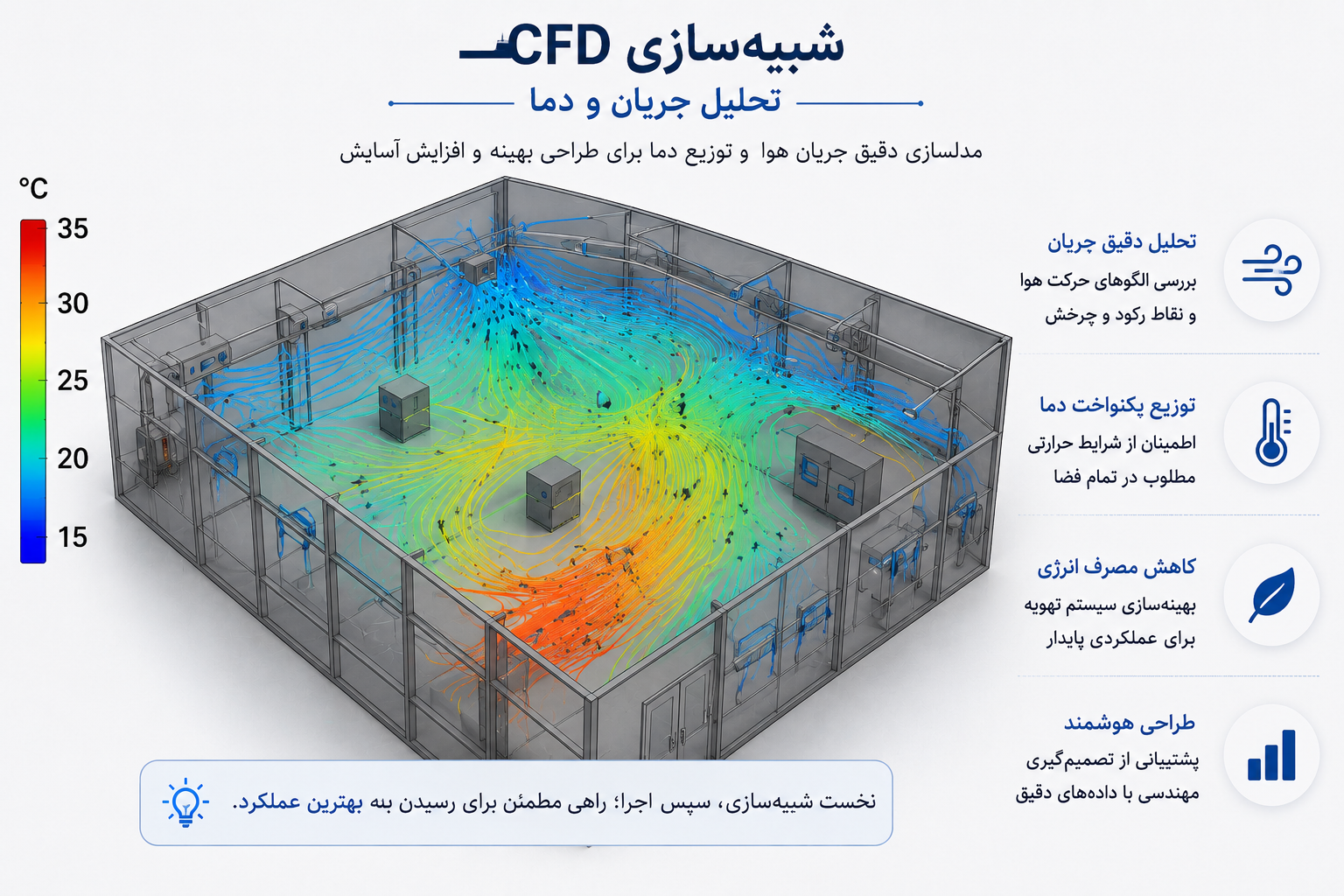

CFD در واقع یک آزمایشگاه مجازی است که امکان مشاهده رفتار واقعی جریان هوا را پیش از اجرای پروژه فراهم میکند. مهندس میتواند یک ساختمان صنعتی، اتاق کنترل، سالن کمپرسورها یا مرکز داده را مدلسازی کرده و رفتار سیستم تهویه را پیش از نصب تجهیزات ارزیابی نماید.
چرا CFD در صنایع اهمیت ویژهای دارد؟
در بسیاری از پروژههای صنعتی، هزینه اصلاح یک اشتباه طراحی پس از راهاندازی میتواند چندین برابر هزینه انجام تحلیل در مرحله طراحی باشد.
برای مثال فرض کنید در یک ساختمان کنترل، ظرفیت سرمایشی بهدرستی انتخاب شده باشد اما محل دریچههای توزیع هوا نامناسب طراحی شده باشد. در این حالت ممکن است بخشی از اتاق بیش از حد گرم و بخشی دیگر بیش از حد سرد شود. در نتیجه تجهیزات حساس در نقاط گرم قرار میگیرند و با وجود کافی بودن ظرفیت سرمایشی، مشکلات بهرهبرداری ایجاد میشود.
CFD این نوع مشکلات را پیش از اجرا آشکار میکند.در بسیاری از پروژههای پتروشیمی، تحلیل CFD منجر به اصلاح موقعیت دریچهها، تغییر مسیر کانالها یا بازطراحی سیستم تهویه شده و هزینههای قابل توجهی را کاهش داده است.
کاربردهای عملی CFD در HVAC صنعتی
در صنایع مختلف، CFD ابزاری برای تصمیمگیری مهندسی محسوب میشود.
مهمترین کاربردهای آن عبارتاند از:
تحلیل اتاقهای کنترل
اتاق کنترل قلب تصمیمگیری یک صنعت است. دمای نامناسب یا نقاط داغ میتوانند بر عملکرد تجهیزات و اپراتورها اثر منفی بگذارند. CFDامکان بررسی توزیع دما در تمام نقاط اتاق را فراهم میکند و نشان میدهد که آیا جریان هوا بهصورت یکنواخت توزیع شده است یا خیر.
سالن کمپرسورها
کمپرسورها حجم زیادی گرما تولید میکنند. در بسیاری از پروژهها، تهویه نامناسب موجب افزایش دمای محیط و کاهش راندمان تجهیزات شده است. CFDمیتواند بهترین مسیر ورود و خروج هوا را تعیین کند.
ساختمانهای الکتریکال
در مراکز MCC و تابلوهای برق، حتی چند درجه افزایش دما میتواند بر طول عمر تجهیزات اثر بگذارد. CFD نقاط تجمع گرما را مشخص کرده و امکان اصلاح طراحی را فراهم میسازد.
مراکز داده صنعتی
با افزایش دیجیتالی شدن صنایع، Data Centerها به بخش مهمی از زیرساخت صنعتی تبدیل شدهاند. در این مراکز، CFD برای طراحی راهروهای گرم و سرد و جلوگیری از اختلاط جریانهای هوا استفاده میشود.
از CFD تا Digital Twin؛ آینده مدیریت HVAC
یکی از مهمترین روندهای مهندسی در سالهای اخیر، حرکت به سمت Digital Twin یا دوقلوی دیجیتال است.

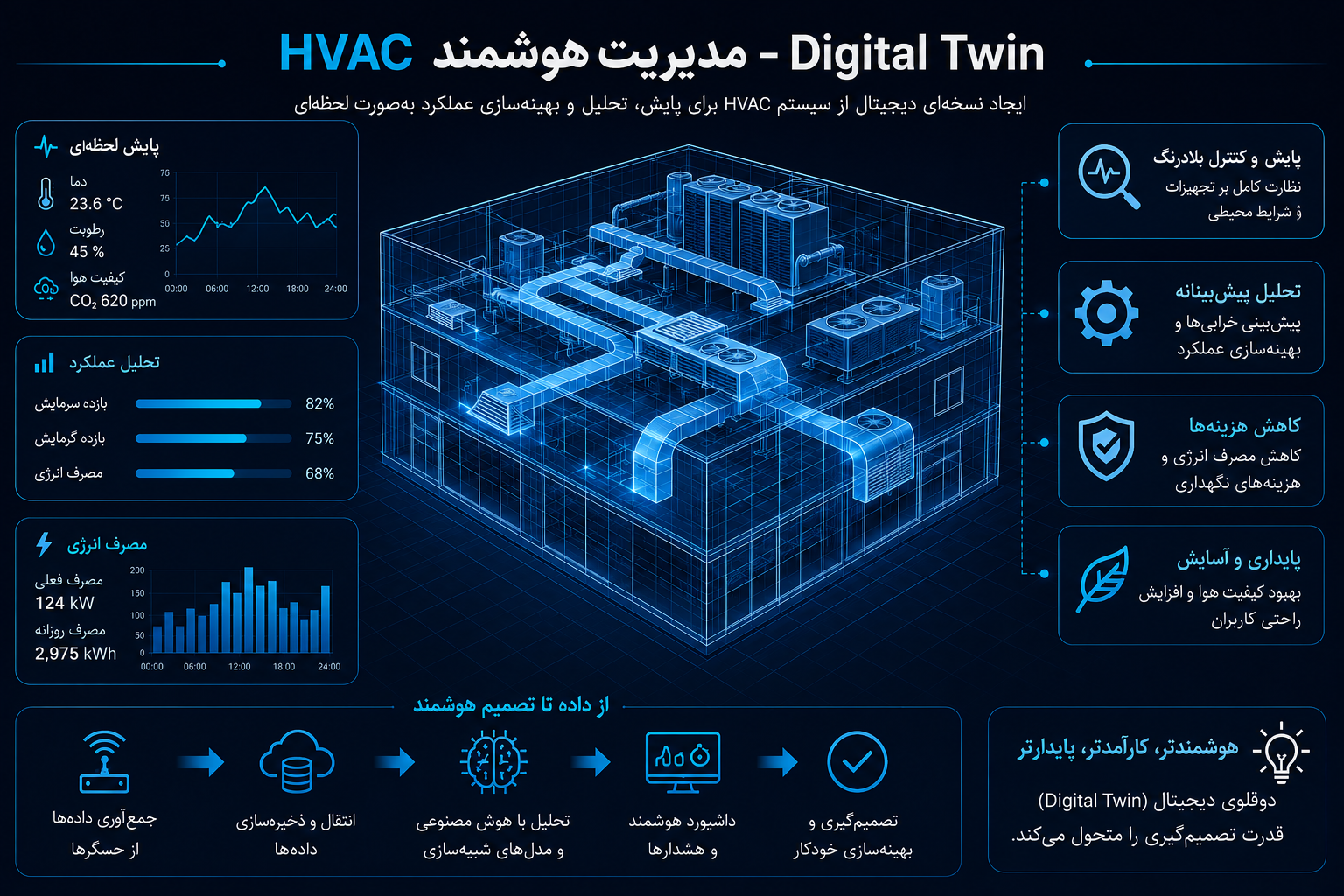

در این فناوری، یک مدل دیجیتال از سیستم HVAC ایجاد میشود که بهصورت مداوم با سیستم واقعی در ارتباط است. دادههای واقعی شامل:
- دما
- رطوبت
- فشار
- مصرف انرژی
- وضعیت تجهیزات
به مدل منتقل میشوند و مدل نیز رفتار آینده سیستم را پیشبینی میکند.
این رویکرد امکان تحلیل سناریوهایی را فراهم میکند که پیشتر تنها با آزمون و خطا قابل بررسی بودند.
به عنوان مثال میتوان تأثیر افزایش بار حرارتی، تغییر شرایط بهرهبرداری یا کاهش راندمان تجهیزات را پیش از وقوع واقعی ارزیابی کرد.
BMS؛ مغز متفکر سیستم HVAC

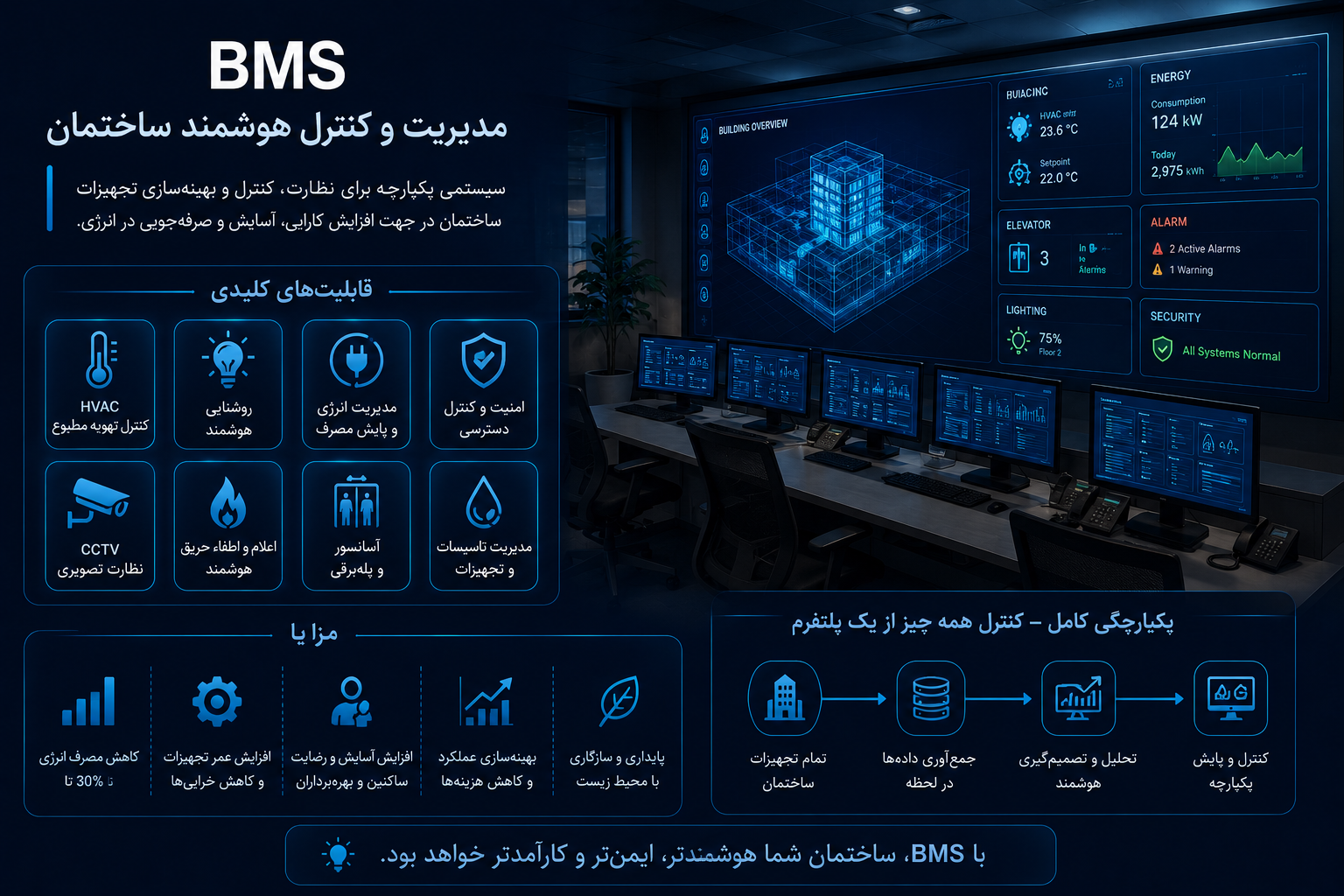

اگر چیلر قلب سیستم HVAC باشد، سیستم مدیریت ساختمان یا BMS را میتوان مغز آن دانست.
در بسیاری از پروژههای قدیمی، تجهیزات HVAC مستقل از یکدیگر کار میکنند. هر تجهیز بر اساس تنظیمات محلی خود فعالیت میکند و هیچ هماهنگی جامعی میان اجزای مختلف وجود ندارد.
این موضوع معمولاً منجر به موارد زیر میشود:
- مصرف انرژی بیش از حد
- استهلاک تجهیزات
- عملکرد غیر بهینه
- دشواری عیبیابی
BMS این مشکل را حل میکند.
این سیستم اطلاعات تمام تجهیزات را جمعآوری کرده و تصمیمات کنترلی را بر اساس شرایط واقعی ساختمان اتخاذ میکند.
مزایای BMS در صنایع فرآیندی
مزیت اصلی BMS صرفاً کاهش مصرف انرژی نیست.
این سیستم میتواند:
- آلارمهای تجهیزات را ثبت کند.
- روند تغییرات دما و رطوبت را ذخیره کند.
- ساعات کارکرد تجهیزات را پایش نماید.
- خرابیهای احتمالی را پیشبینی کند.
به همین دلیل امروزه BMS به بخشی از استراتژی مدیریت دارایی تبدیل شده است.

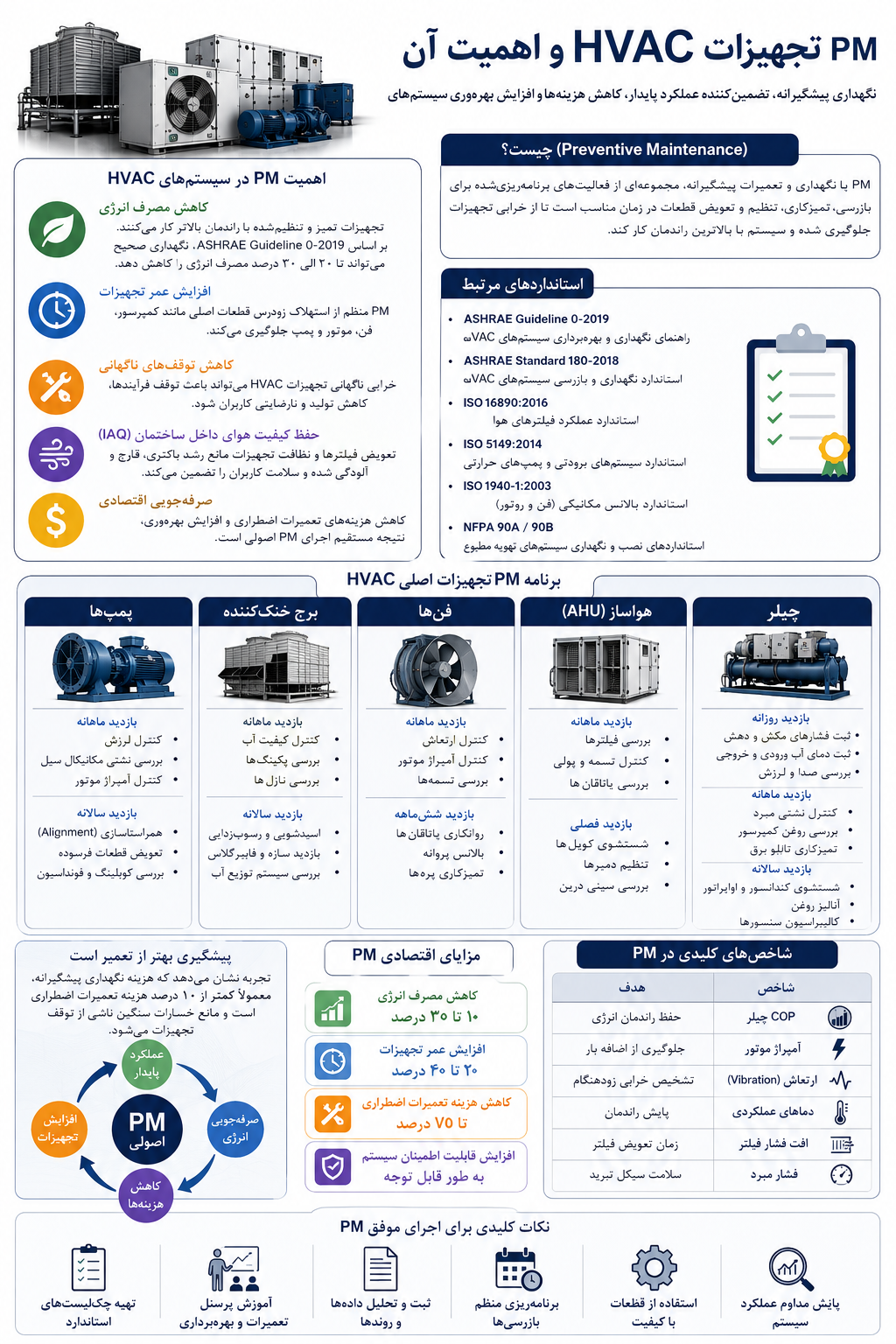

نگهداری و تعمیرات پیشگیرانه (PM) تجهیزات HVAC؛ راهکاری برای افزایش بهرهوری، کاهش هزینهها و تضمین پایداری عملکرد
در سیستمهای تهویه مطبوع و تأسیسات مکانیکی ساختمان، عملکرد پایدار تجهیزات ارتباط مستقیمی با نحوه نگهداری آنها دارد. بخش قابل توجهی از هزینههای بهرهبرداری ساختمانها و صنایع ناشی از مصرف انرژی، خرابیهای ناگهانی، کاهش راندمان تجهیزات و توقفهای پیشبینینشده است.به همین دلیل، نگهداری و تعمیرات پیشگیرانه (Preventive Maintenance) یا PM به عنوان یکی از مهمترین ارکان مدیریت بهرهبرداری شناخته میشود.
بر اساس الزامات ASHRAE Standard 180-2018 و ASHRAE Guideline 0-2019، نگهداری پیشگیرانه مجموعهای از فعالیتهای برنامهریزیشده شامل بازرسی، پایش عملکرد، نظافت، تنظیم، روانکاری، اندازهگیری پارامترهای عملیاتی و ثبت سوابق تجهیزات است که با هدف جلوگیری از خرابی، حفظ راندمان و افزایش عمر مفید داراییها انجام میشود.
اجرای صحیح برنامه PM موجب میشود تجهیزات HVAC در شرایط طراحیشده کار کرده و از افت تدریجی عملکرد آنها جلوگیری شود. در بسیاری از ساختمانها مشاهده شده است که تنها با انجام سرویسهای دورهای منظم، مصرف انرژی سیستمهای سرمایش و گرمایش بین 10 تا 30 درصد کاهش یافته و هزینههای تعمیرات اضطراری نیز به میزان قابل توجهی کم شده است.
اهمیت PM در سیستمهای HVAC
یکی از مهمترین مزایای نگهداری پیشگیرانه، کاهش مصرف انرژی است. تجهیزاتی مانند چیلر، هواساز، فن، برج خنککننده و پمپها در صورت آلودگی کویلها، گرفتگی فیلترها، عدم تنظیم صحیح تسمهها، خرابی یاتاقانها یا افت عملکرد قطعات کنترلی، انرژی بیشتری مصرف میکنند. این موضوع نه تنها باعث افزایش هزینههای برق میشود، بلکه راندمان کل سیستم را نیز کاهش میدهد. از سوی دیگر، PMنقش مهمی در افزایش عمر مفید تجهیزات دارد. کنترل مستمر وضعیت عملکردی موتورهای الکتریکی، کمپرسورها، پمپها و فنها از استهلاک زودرس قطعات جلوگیری کرده و هزینههای سرمایهای ناشی از تعویض تجهیزات را کاهش میدهد.
یکی دیگر از مزایای کلیدی PM، کاهش توقفهای ناگهانی سیستم است. خرابی غیرمنتظره یک چیلر یا هواساز در ساختمانهای اداری، مراکز درمانی، صنایع یا دیتاسنترها میتواند خسارات مالی قابل توجهی به همراه داشته باشد. برنامههای نگهداری پیشگیرانه امکان شناسایی علائم اولیه خرابی را فراهم کرده و از وقوع این مشکلات جلوگیری میکنند. همچنین نگهداری مناسب تجهیزات نقش مؤثری در حفظ کیفیت هوای داخل ساختمان (Indoor Air Quality) دارد. تعویض بهموقع فیلترها، نظافت کویلها و کنترل سیستمهای توزیع هوا مانع از تجمع آلایندهها، رشد قارچها و کاهش کیفیت هوای محیط میشود.
استانداردهای مرجع در نگهداری تجهیزات HVAC
برنامههای نگهداری و تعمیرات پیشگیرانه معمولاً بر اساس استانداردها و دستورالعملهای معتبر بینالمللی تدوین میشوند که مهمترین آنها عبارتاند از:
·
ASHRAE Standard
180-2018
استاندارد حداقل الزامات
نگهداری سیستمهای HVAC در ساختمانهای تجاری
·
ASHRAE Guideline
0-2019
راهنمای بهرهبرداری و
نگهداری ساختمانهای با عملکرد بالا
·
ISO 55001:2014
استاندارد مدیریت داراییهای
فیزیکی و بهینهسازی چرخه عمر تجهیزات
·
ISO 16890
استاندارد ارزیابی
عملکرد فیلترهای هوای عمومی
·
NFPA 90A و NFPA 90B
الزامات طراحی، بهرهبرداری
و نگهداری سیستمهای توزیع هوا و تهویه
برنامه PM تجهیزات اصلی HVAC
چیلر
در چیلرها لازم است فشارهای مکش و دهش کمپرسور، دمای آب رفت و برگشت، میزان لرزش و صدا بهصورت روزانه پایش شود. کنترل نشتی مبرد، بررسی کیفیت روغن کمپرسور و بازدید تابلو برق نیز بهصورت ماهانه انجام میشود. شستشوی مبدلهای حرارتی، آنالیز روغن و کالیبراسیون تجهیزات اندازهگیری از فعالیتهای سالانه مهم محسوب میشوند.
هواساز (AHU)
در هواسازها وضعیت فیلترها، تسمهها، پولیها و یاتاقانها باید بهطور دورهای بررسی شود. شستشوی کویلها، کنترل دمپرها و بازدید سینی تخلیه آب کندانس نیز در سرویسهای فصلی انجام میشود.
فنها
در فنها اندازهگیری ارتعاش، کنترل آمپراژ موتور و بررسی وضعیت تسمهها اهمیت زیادی دارد. بالانس پروانه، روانکاری یاتاقانها و کنترل همراستایی شفت نیز از اقدامات دورهای ضروری هستند.
برج خنککننده
کیفیت آب، وضعیت پکینگها و عملکرد نازلهای توزیع آب باید بهطور منظم کنترل شود. رسوبزدایی، شستشو و بازدید سازه برج نیز در سرویسهای سالانه انجام میگیرد.
پمپها
در پمپها کنترل نشتی مکانیکال سیل، اندازهگیری لرزش، بررسی وضعیت یاتاقانها و کنترل آمپراژ موتور از مهمترین فعالیتهای نگهداری محسوب میشود. همراستاسازی محور پمپ و موتور و بازسازی قطعات فرسوده نیز در برنامههای سالانه قرار دارد.
شاخصهای کلیدی پایش عملکرد
برای ارزیابی اثربخشی برنامه PM، برخی شاخصهای عملکردی باید بهطور مستمر ثبت و تحلیل شوند:
· ضریب عملکرد (COP) چیلر
· شاخص مصرف انرژی (kW/TR)
· آمپراژ موتورهای الکتریکی
· میزان ارتعاش تجهیزات (Vibration)
· افت فشار فیلترها
· فشار و دمای مبرد
· دمای آب رفت و برگشت
· دبی جریان هوا
این شاخصها به تیم بهرهبرداری کمک میکنند تا قبل از وقوع خرابی، علائم کاهش راندمان یا نقص عملکرد را شناسایی کرده و اقدامات اصلاحی لازم را انجام دهند.
دستاوردهای اجرای موفق PM
تجربه بهرهبرداری از ساختمانهای تجاری، بیمارستانها، مراکز داده و واحدهای صنعتی نشان میدهد که اجرای یک برنامه نگهداری پیشگیرانه منظم میتواند:
· مصرف انرژی را تا 30 درصد کاهش دهد
· عمر مفید تجهیزات را تا 40درصد افزایش دهد
· هزینههای تعمیرات اضطراری را تا 70درصد کاهش دهد
· قابلیت اطمینان تجهیزات را بهطور محسوسی افزایش دهد
· کیفیت هوای داخل ساختمان را بهبود بخشد
· هزینه کل مالکیت (TCO) تجهیزات را کاهش دهد
چرا برخی سیستمهای HVAC هرگز به راندمان طراحیشده نمیرسند؟
یکی از سؤالات رایج در صنایع این است که چرا سیستمی که بر اساس محاسبات مهندسی طراحی شده، در عمل به عملکرد مورد انتظار دست پیدا نمیکند. پاسخ معمولاً در یک عامل واحد خلاصه نمیشود. در بسیاری از پروژهها، اختلاف میان عملکرد طراحی و عملکرد واقعی ناشی از مجموعهای از عوامل کوچک است:
· تنظیم نبودن سیستمهای کنترلی
· کثیف شدن فیلترها
· افزایش افت فشار
· تغییر شرایط بهرهبرداری
· افزایش بار تجهیزات الکتریکی
· اصلاحات غیرمهندسی در ساختمان
هر یک از این عوامل ممکن است تأثیر محدودی داشته باشند، اما مجموع آنها میتواند راندمان سیستم را به شکل قابل توجهی کاهش دهد. به همین دلیل بهرهبرداری موفق از HVAC نیازمند پایش مستمر و مدیریت فعال است.
تحلیل اقتصادی؛ زبان مشترک مهندسان و مدیران

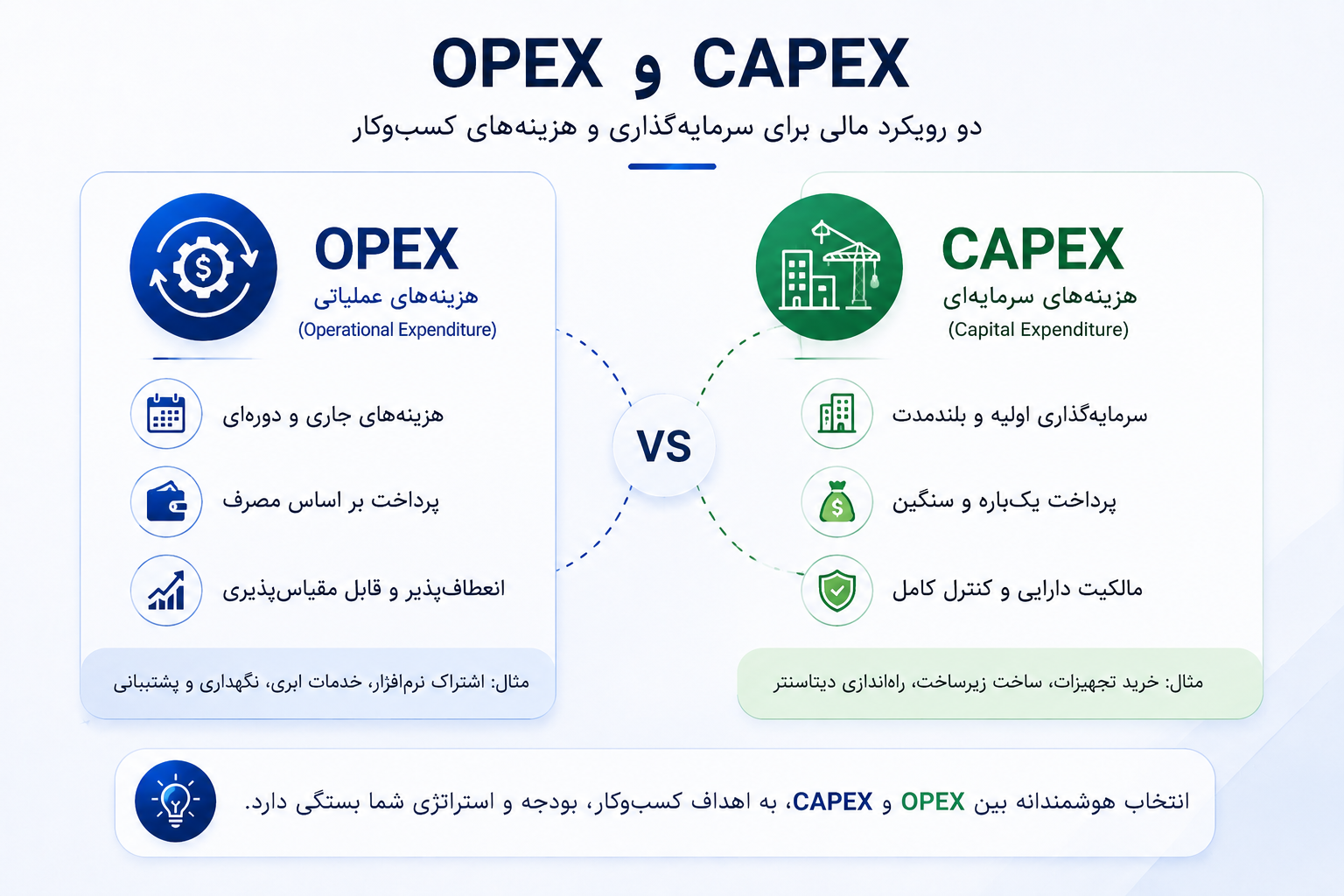

در نهایت هر تصمیم فنی باید از دید اقتصادی نیز توجیهپذیر باشد. بسیاری از پروژههای HVAC از نظر فنی موفق هستند اما به دلیل هزینههای بهرهبرداری بالا، ارزش اقتصادی مطلوبی ایجاد نمیکنند. به همین دلیل مفاهیم CAPEX و OPEX اهمیت زیادی دارند.
در بسیاری از پروژههای HVAC، سهم OPEX در طول عمر سیستم بسیار بیشتر از CAPEX است. به همین دلیل انتخاب تجهیز صرفاً بر اساس قیمت خرید، یکی از رایجترین اشتباهات پروژههای صنعتی محسوب میشود.
جمعبندی
سیستمهای HVAC در صنایع نفت، گاز و پتروشیمی دیگر یک سیستم جانبی محسوب نمیشوند. این سیستمها بخشی از زیرساخت حیاتی بهرهبرداری، ایمنی، مدیریت انرژی و پایداری فرآیند هستند. طراحی موفق HVAC تنها به انتخاب یک چیلر یا هواساز مناسب محدود نمیشود. موفقیت واقعی زمانی حاصل میشود که محاسبات دقیق بار، انتخاب صحیح تجهیزات، رعایت استانداردهای بینالمللی، تحلیل CFD، مدیریت انرژی، کنترل هوشمند و نگهداری مبتنی بر داده در کنار یکدیگر قرار گیرند.
در شرایط رقابتی امروز، سازمانهایی موفقتر خواهند بود که HVAC را نه بهعنوان یک هزینه، بلکه بهعنوان یک سرمایهگذاری بلندمدت در بهرهوری، ایمنی و قابلیت اطمینان فرآیند در نظر بگیرند.
درباره سپیدار صنعت خلیج فارس
سپیدار صنعت خلیج فارس با رویکرد تلفیق مهندسی، تأمین تجهیزات و خدمات فنی، در حوزه طراحی، تأمین، اجرا و بهینهسازی سیستمهای HVAC، سیستمهای هوای فشرده، انتقال سیالات، هیدرولیک و پنوماتیک، تجهیزات ایمنی و آتشنشانی فعالیت میکند. بهرهگیری از دانش فنی، توان مهندسی، شبکه تأمین بینالمللی و تجربه حضور در پروژههای صنعتی، این امکان را فراهم میکند تا راهکارهایی ارائه شوند که علاوه بر انطباق با الزامات فنی، از نظر اقتصادی نیز برای کارفرمایان بهینه باشند.
منابع
· ASHRAE Handbook – Fundamentals
· ASHRAE HVAC Systems and Equipment
· ASHRAE HVAC Applications
· API Recommended Practices
· NFPA Standards
· ISO 50001 Energy Management Systems
· SMACNA HVAC Duct Construction Standards
· CIBSE Guide B
· Carrier System Design Manual
· U.S. Department of Energy – Energy Efficiency in Petroleum Refineries
